单圈并行=并口编码器（I/O口）

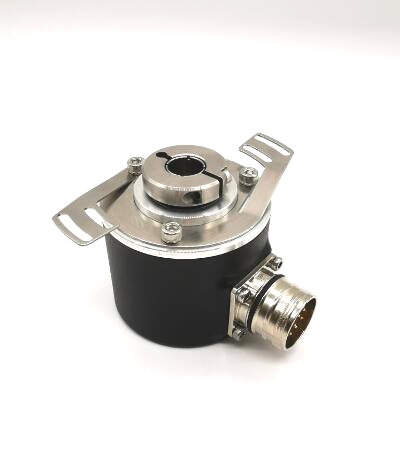

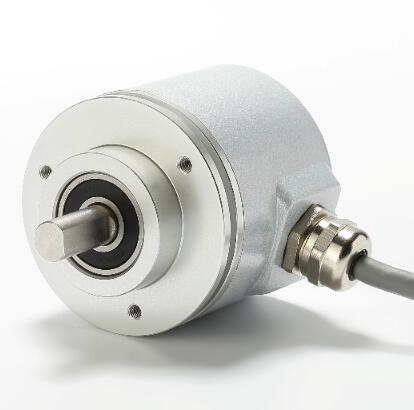

并口、并行输出，具有永久断电记忆功能。欧标安装尺寸，实心轴类外径58轴径10MM，盲孔外径58孔径可选10/12/14/15MM，电源电压DC10-30V，详情请参考PDF文件。
服务热线：13858314885
| 机械参数 | 电气参数 | ||
| 最大转速 | 6000转/分 | 工作电压 | 10-30Vdc (5Vdc可定制） |
| 主轴负载 | 轴向40N，径向100N | 消耗电流 | < 300mA (24Vdc)空载 |
| 抗冲击 | 1000m/s²(6ms),等于100g | 输出信号 | 12位同步并行信号（纯二进制、格雷码或格雷余码) |
| 抗振动 | 200m/s²(10-2000Hz),等于20g | 线性分辨率 | 1/4096FS、1/360FS或1/720FS |
| 允许轴向窜动 | ±1.5mm | IP等级 | IP65或IP68 |
| 允许径向跳动 | ±0.2mm | 重复定位精度 | 小于2Bit |
| 外形结构 | 60mm外径，实心轴，盲孔轴 | 工作温度 | -40℃~85℃ |
| 连接形式 | 16芯屏蔽电缆或航空插头 | 储存温度 | -40℃~85℃ |
可靠性
| 性能优化
|
接线图：
| 黑色 | 20 | 棕色 | 28 |
注： 1.正常使用请将两线短接在一起 2.正反向：接24V+时逆时针数据增加 3.置位 ：接24V+1秒钟当前值置零 4.并行输出每位最大50mA |
| 白色 | 21 | 橙(白) | 29 | |
| 绿色 | 22 | 绿(白) | 210 | |
| 粉色 | 23 | 棕(白) | 211 | |
| 橙色 | 24 | 灰色 | 置位 注3 | |
| 紫色 | 25 | 红色 | 10-30Vdc | |
| 黄色 | 26 | 蓝色/灰色 | GND 0V 注1 | |
| 灰(白) | 27 | 蓝(白) | 正反向 注2 |
