机械真多圈RS485+模拟量4-20MA

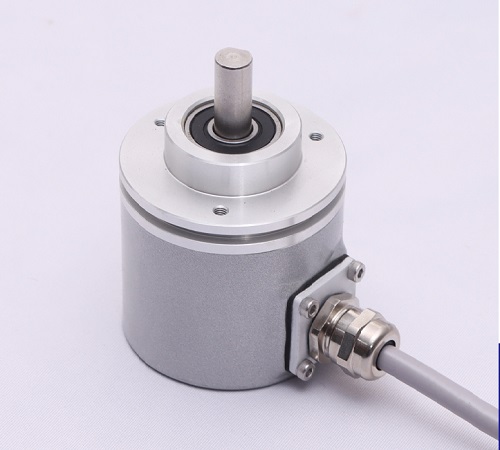

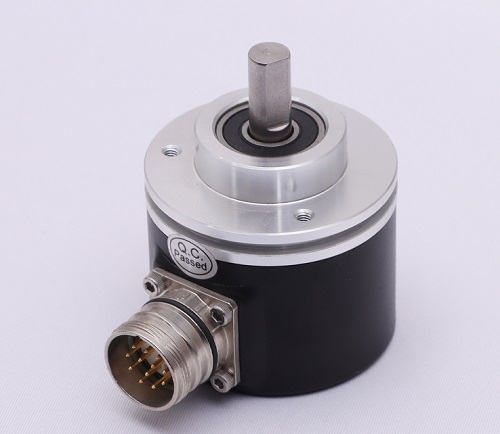

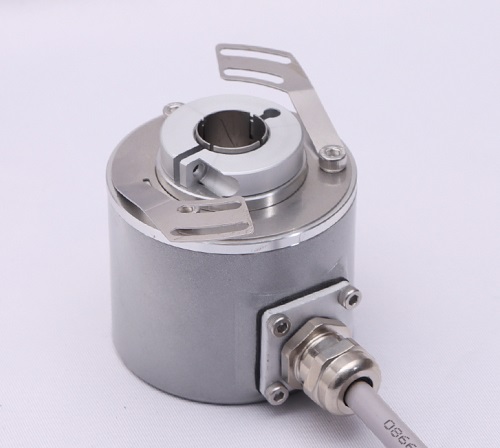

齿轮式多圈，具有永久断电记忆功能，模拟量4-20MA输出。欧标安装尺寸，实心轴类外径58轴径10MM。盲孔孔径可选8-16mm。详情参考PDF文件！

在线订购

产品详情

可靠的和抗振的

l 具有安全锁（Sa fety-Lock TM）式设计的坚固轴承结构，可以提供更高的抗振动性和防安装误差性

l IP65、IP68防护等级可选，宽广的工作温度范围-20℃...+85℃和-40℃...+85℃可选

l 齿轮记圈，具有绝对断电记忆功能

以应用为向导

l 模拟信号和RS485信号双输出（自带RS485自由协议）

l 模拟量对应测量范转可任意设置

机械参数		电气参数
最大械机转速主轴负载抗冲击抗振动允许轴向窜动允许径向跳动外形结构连接形式	6000转/分轴向40N，径向100N 1000m/s²(6ms),等于100g 100m/s²(10-2000Hz),等于10g ±1.5mm ±0.2mm 60外径实心轴，盲孔轴 8芯屏蔽电缆或航空插头	工作电压消耗电流输出信号线性分辨率最大工作范围输出负载能力工作温度储存温度	10-30Vdc (5Vdc可定制） < 50mA (24Vdc)空载电流/RS485自由协议（注1） 1/4096~65536FS 4096圈（16384圈、64圈可选） ≤ 400欧姆，标准工作200-250欧姆 -20℃~85℃ 、-40℃~85℃可选 -40℃~85℃

注1：RS485自由协议详细协议内容请参照产品说明书。

接线图：

功能	Vcc	GND	RS485 A	RS485 B	4-20mA+	4-20mA-	置位	设置线	屏蔽
颜色	棕色	白色	绿色	黄色	粉红	黑色	灰色	蓝色	网

示例（输出信号演变）

机械真多圈RS485+模拟量4-20MA(图1)

4-20mA和RS485参数设置请使用我公司专用软件

机械参数		电气参数
最大械机转速主轴负载抗冲击抗振动允许轴向窜动允许径向跳动外形结构连接形式	6000转/分轴向40N，径向100N 1000m/s²(6ms),等于100g 100m/s²(10-2000Hz),等于10g ±1.5mm ±0.2mm 60外径实心轴，盲孔轴 8芯屏蔽电缆或航空插头	工作电压消耗电流输出信号线性分辨率最大工作范围输出负载能力工作温度储存温度	10-30Vdc (5Vdc可定制） < 50mA (24Vdc)空载电流/RS485自由协议（注1） 1/4096~65536FS 4096圈（16384圈、64圈可选） ≤ 400欧姆，标准工作200-250欧姆 -20℃~85℃ 、-40℃~85℃可选 -40℃~85℃
