产品详情
|
机械参数 |
电气参数 |
|
最大转速 |
6000转/分 |
工作电压 |
10-30Vdc (5Vdc可定制） |
|
主轴负载 |
轴向40N，径向100N |
消耗电流 |
< 50mA (24Vdc)空载 |
|
抗冲击 |
1000m/s²(6ms),等于100g |
输出信号 |
RS485自由协议 |
|
抗振动 |
200m/s²(10-2000Hz),等于20g |
线性分辨率 |
1/4096FS~65536FS |
|
允许轴向窜动 |
±1.5mm |
IP等级 |
IP65（IP68可定制） |
|
允许径向跳动 |
±0.2mm |
重复定位精度 |
小于2Bit |
|

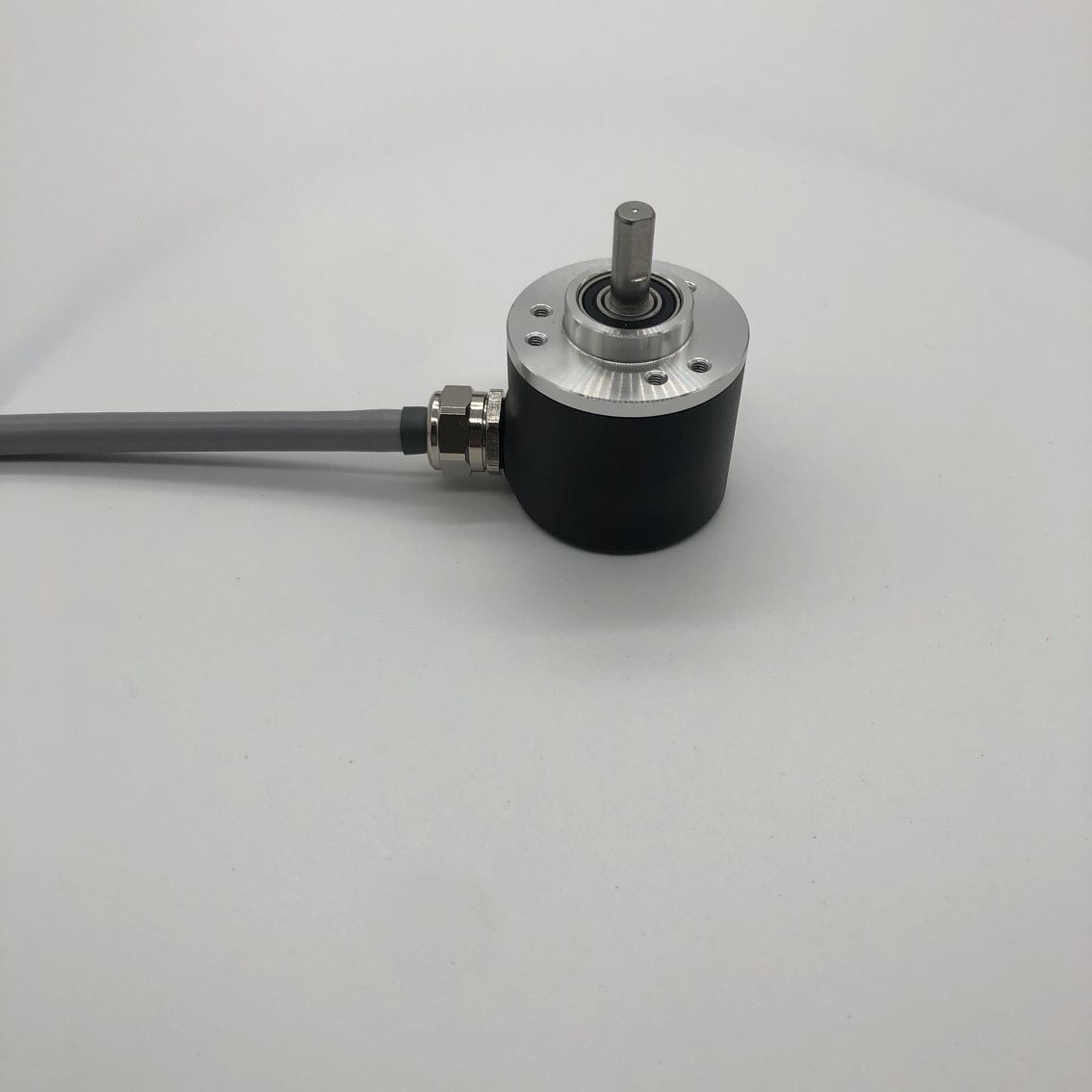

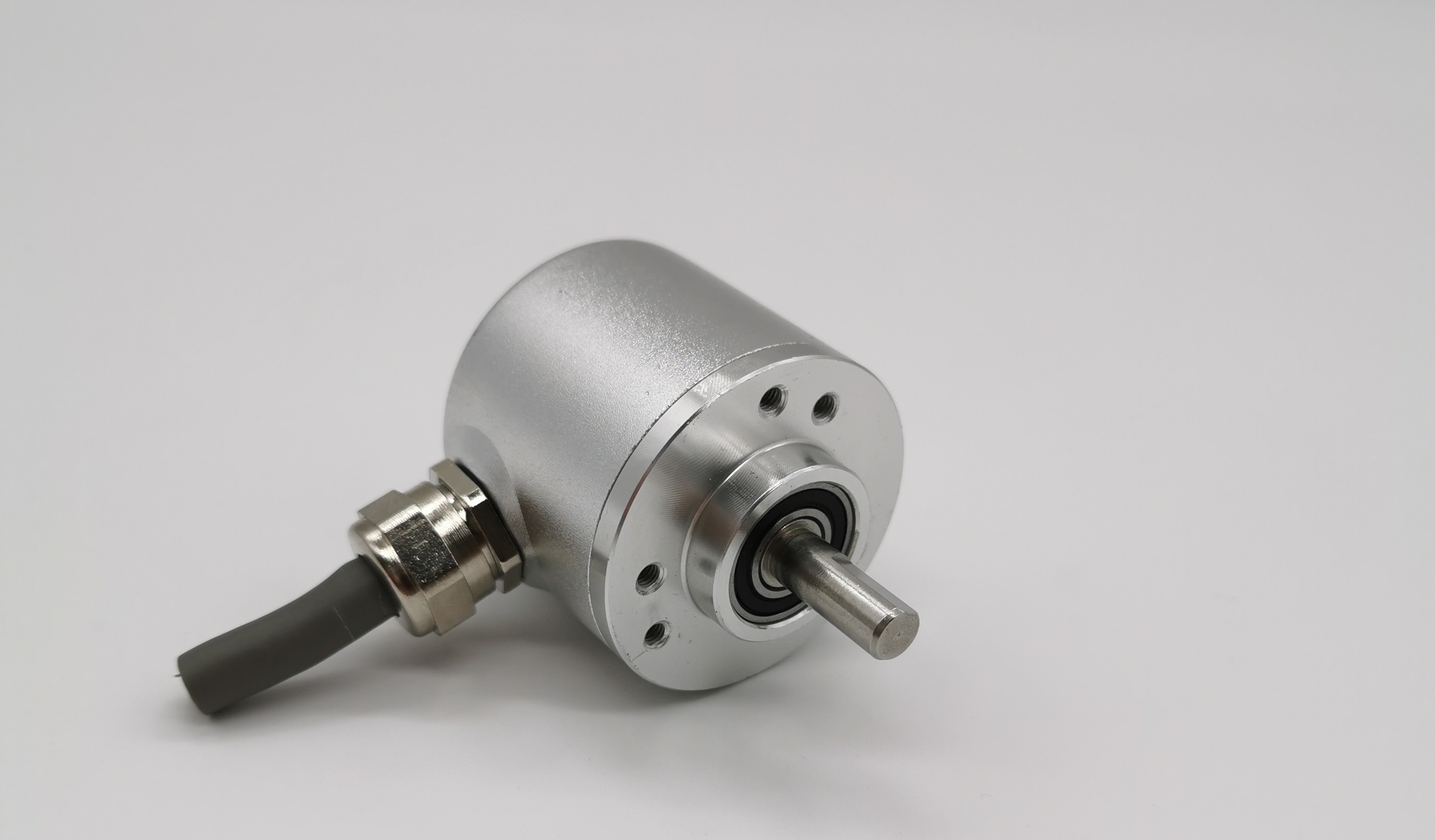

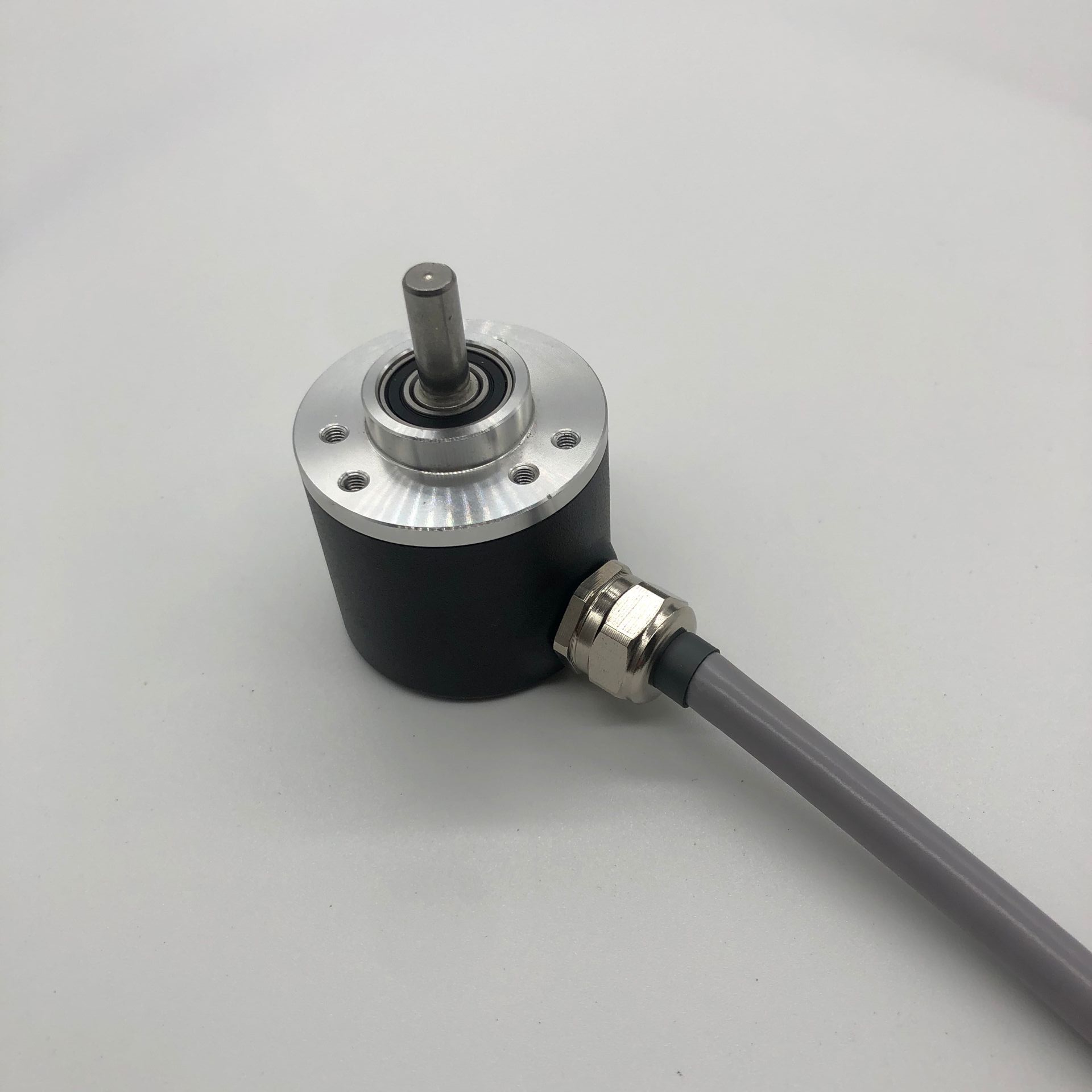

外形结构 |
38mm外径，实心轴，盲孔轴 |
工作温度 |
-40℃~85℃ |
|
连接形式 |
6芯屏蔽电缆或航空插头 |
储存温度 |
-40℃~85℃ |
接线图：
|
功能 |
Vcc |
GND |
RS485 A |
RS485 B |
置位（可选） |
设置允许 |
屏蔽 |
|
颜色 |
棕色 |
白色 |
绿色 |
黄色 |
灰色 |
蓝色 |
网（粗红色） |
注：1、
设置允许线（蓝色）的使用
设置模式时：编码器蓝色线与棕色线并在一起接正电源。此时，编码器的通讯速率固定为19200bps。
非设置模式：即正常工作时，建议将蓝色线与白色线并在一起接电源地线。
-
置位线（灰色）的使用
当置位线（灰色）触碰Vcc大于1秒钟，编码器的当前数据即变为置位值（编码器的置位值可任意设置）
编码器置位还可以使用指令的方式（具体指令详见例程3）
RS485通讯协议说明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
帧格式：数据位8位，停止位1位，无奇偶校验，无控制流。
编码器的参数需软件指令对编码器进行设定。
编码器为主动模式时，即编码器主动向上位机发送数据。数据长度为
16位16进制ASCII码，格式为：XAB>±DATA↙，即：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
X |
地址 |
> |
± |
DATA |
↙ |
其中，“X”为前导字母，>位分割符，±为符号位。DATA为数据，ASCII格式，10位，由0～9构成，范围为-9,999,999,999～＋9,999,999,999。最后是回车符（0D）。
编码器地址为被动模式时，即问答模式。上位机向编码器发送询问指令，指令为4位16进制ASCII码，格式为：D+AB↙。
AB为编码器地址，范围为0到99
例程
1：读数据：
上位机发送：D+地址+0D 编码器回：X+地址+>+符合位+数据位+0D
例：上位机发送44 30 31 0D （编码器地址为01时）
编码器回：58 30 31 3E 2B 30 30 30 30 30 30 30 31 32 33 0D
2：读参数:（编程允许线接高电平时有效）
上位机发送：D+00+A+0D 编码器回： X+地址+a+方向+波特率+工作状态+工作模式+0D
例：上位机发送：44 00 41 0D
编码器回： 58 30 31 61 06 03 11 09 0D
(编码器地址01，顺时针增加，波特率19200，往复模式，被动模式。）
3：编码器置位指令：
上位机发送：D+地址+L+ M+和校验+0D 编码器回： X+地址+l+ m+和校验+0D
例：上位机发送：44 30 31 4C 4D 和校验0D （编码器地址为01时）
编码器回： 58 30 31 6C 4D和校验0D（置当前位置）
参数表：
|
ASCII码 |
参数 |
ASCII码 |
参数 |
|
01 |
4800bps波特率 |
07 |
逆时针数据加 |
|
02 |
9600bps波特率 |
08 |
主动模式 |
|
03 |
19200bps波特率 |
09 |
被动模式 |
|
04 |
38400bps波特率 |
10 |
循环模式 |
|
05 |
115200bps波特率 |
11 |
往复模式 |
|
06 |
顺时针数据加 |
|
|
