机械参数 |
电气参数 |
|
最大转速 |
6000转/分 |
工作电压 |
10-30Vdc (5Vdc可定制） |
|
主轴负载 |
轴向40N，径向100N |
消耗电流 |
< 50mA (24Vdc)空载 |
|
抗冲击 |
1000m/s²(6ms),等于100g |
输出信号 |
RS485自由协议和MODBUS RTU标准协议 |
|
抗振动 |
200m/s²(10-2000Hz),等于20g |
线性分辨率 |
1/4096FS，16位65536 |
|
允许轴向窜动 |
±1.5mm |
IP等级 |
IP65或IP68 |
|
允许径向跳动 |
±0.2mm |
重复定位精度 |
小于2Bit |
|

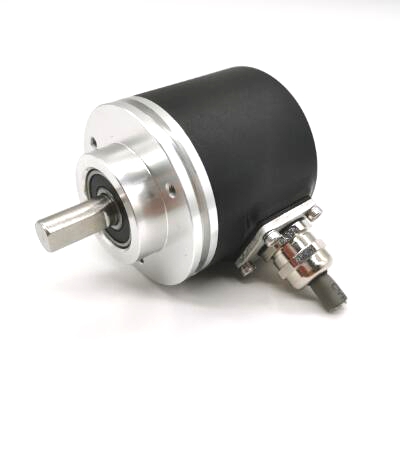

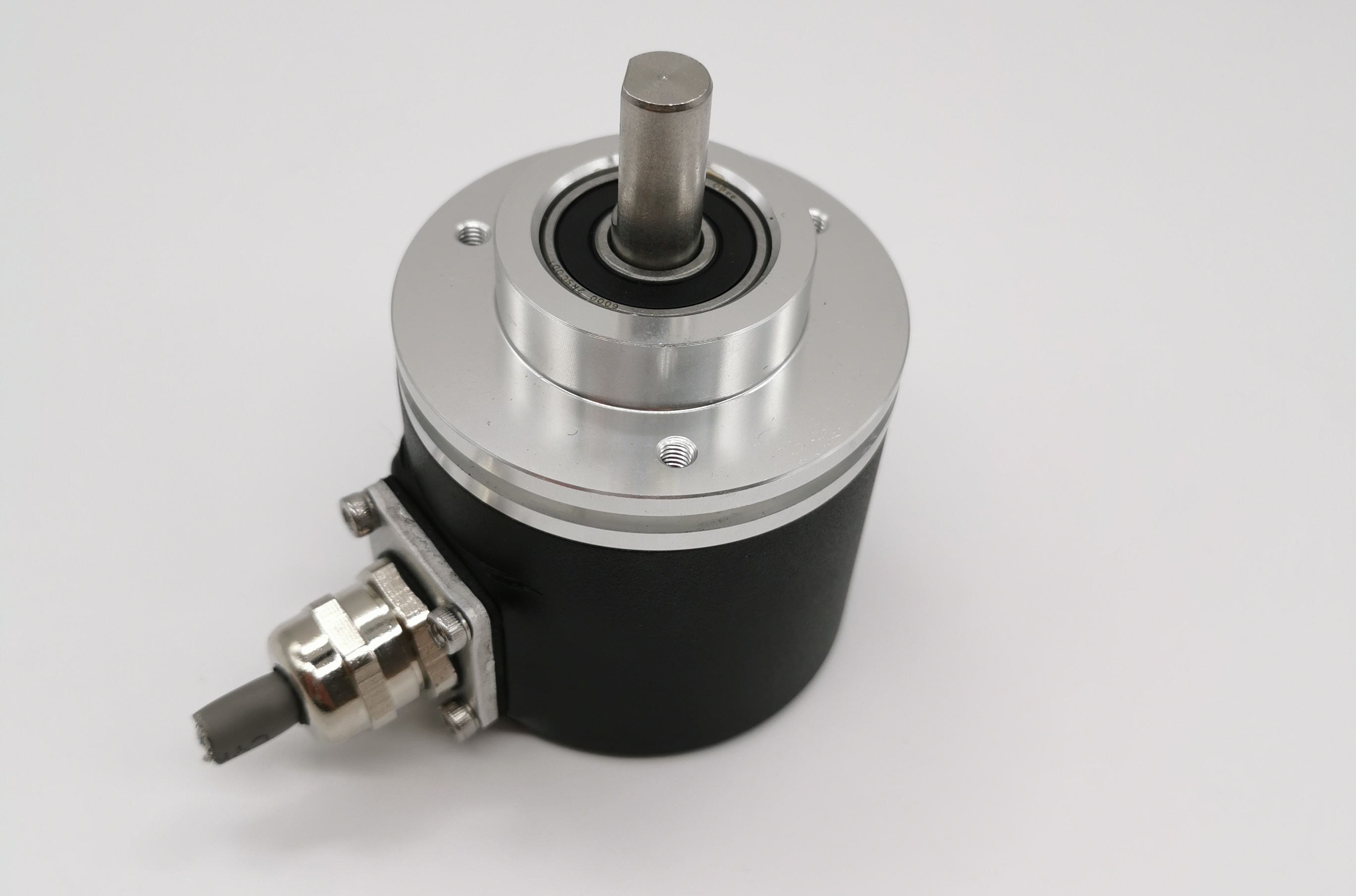

外形结构 |
60mm外径，实心轴，盲孔轴 |
工作温度 |
-40℃~85℃ |
|
连接形式 |
6芯屏蔽电缆或航空插头 |
储存温度 |
-40℃~85℃ |
接线图：
|
功能 |
Vcc |
GND |
MODBUS RTU A |
MODBUS RTU B |
置位（可选） |
设置允许 |
屏蔽 |
|
颜色 |
棕色 |
白色 |
绿色 |
黄色 |
灰色 |
蓝色 |
网（粗红色） |
注：1、
设置允许线（蓝色）的使用
设置模式时：编码器蓝色线与棕色线并在一起接正电源。此时，编码器的通讯速率固定为19200bps。
非设置模式：即正常工作时，建议将蓝色线与白色线并在一起接电源地线。
-
置位线（灰色）的使用
当置位线（灰色）触碰Vcc大于1秒钟，编码器的当前数据即变为0（编码器的置位值固定为0）
编码器置位还可以使用指令的方式（具体指令详见例程第一条）
Modbus通讯协议说明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
帧格式：数据位8位，停止位1位，偶校验，无控制流 (可定制无校验，订货说明）
1：
报文格式说明
命令字03H：读取参数值
主机请求：地址 命令字 参数地址 数据长度 校验码
从机响应：地址 命令字 字节长度 参数值 校验码
命令字04H：读取测量值
主机请求：地址 命令字 数据地址 数据长度 校验码
从机响应：地址 命令字 字节长度 数据信息 校验码
命令字10H：修改参数值
主机请求：地址 命令字 参数地址 数据长度 字节长度 参数值 校验码
从机响应：地址 命令字 参数地址 数据长度 校验码
2：
主从机之间的通讯规约：
主机发送的每一帧数据应包含如下信息（
16 进制）
从机地址 命令字 信息字 校验码
从机地址（1 个字节）：从机设备号，主机利用从机地址来识别进行通讯的从机设备。表明由用户设置地址的从机将接收由主机发送来的信息。在一个Modbus网络中每个从机都必须有唯一的地址码，并且只有符合地址码的从机才能响应。
命令字（1 个字节）： 主机发送的功能码，通知从机执行什么任务。
信息字（N 个字节）： 包括进行两机通讯中的各种数据地址、数据长度、数据信息。
校验码（2 个字节）： 用于检测数据通讯错误，采用循环冗余CRC16校验。
例程
置位指令（带置位功能的才有）
主机发送 01H 05H 00H 00H 校验码
从机回： 01H 05H 00H 00H 校验码
读取测量数据指令：
主机发送 01 04 00 01 00 02 20 0B
注：01为编码器通信地址，04H为命令字，00H 01H为数据地址，00H 02H为数据长度，20H 0BH为校验码。
从机回：01H 04H 04H 00H 00H 01H 00H FAH 14H
注：01为编码器通信地址，04H为命令字，04H为数据长度，00H 00H 01H 00H为数据，FAH 14H为校验码。
读取参数指令：参数设置线接高电平（主机发送指令固定的如下）。
主机发送（固定的） 01 03 00 44 00 02 84 1E
注：01为编码器通信地址，03H为命令字，00H 44H为数据地址，00H 02H为数据长度，84H 1EH为校验码。
从机回：01H 03H 04H 00H 00H 00H 00H FBH 84H
注：01为编码器通信地址，03H为命令字，04H为数据长度，00H 00H 00H 00H为数据，FBH 84H为校验码。
修改参数指令：参数设置线接高电平。
主机发送 01 10 00 44 00 02 04 00 00 00 00 F6 6C
注：01为编码器通信地址，10H为命令字，00H 44H为数据地址，00H 02H为数据长度，04H为字节长度，00H 00H 00H 00H为参数值錒（第一个00H是地址位，第二个00H的高位是波特率，低位是方向，第三和第四个00H 00H是分辨率），F6H 6CH为校验码。
从机回：01H 10H 00H 04H 00H 02H 01H DDH
注：01为编码器通信地址，10H为命令字，00H 04H为数据地址，00H 02H为数据长度，01H DDH为校验码。
