测速专用-模拟量4-20MA+RS485双输出

机械参数		电气参数
最大转速	6000转/分	工作电压	10-30Vdc (5Vdc可定制）
主轴负载	轴向40N，径向100N	消耗电流	< 50mA (24Vdc)空载
抗冲击	1000m/s²(6ms),等于100g	输出信号	RS485自由协议 + 4-20mA双输出
抗振动	200m/s²(10-2000Hz),等于20g	线性分辨率	1/4096FS或1/65536FS
允许轴向窜动	±1.5mm	IP等级	IP65  (IP68可定制）
允许径向跳动	±0.2mm	电气转速	3000转/分

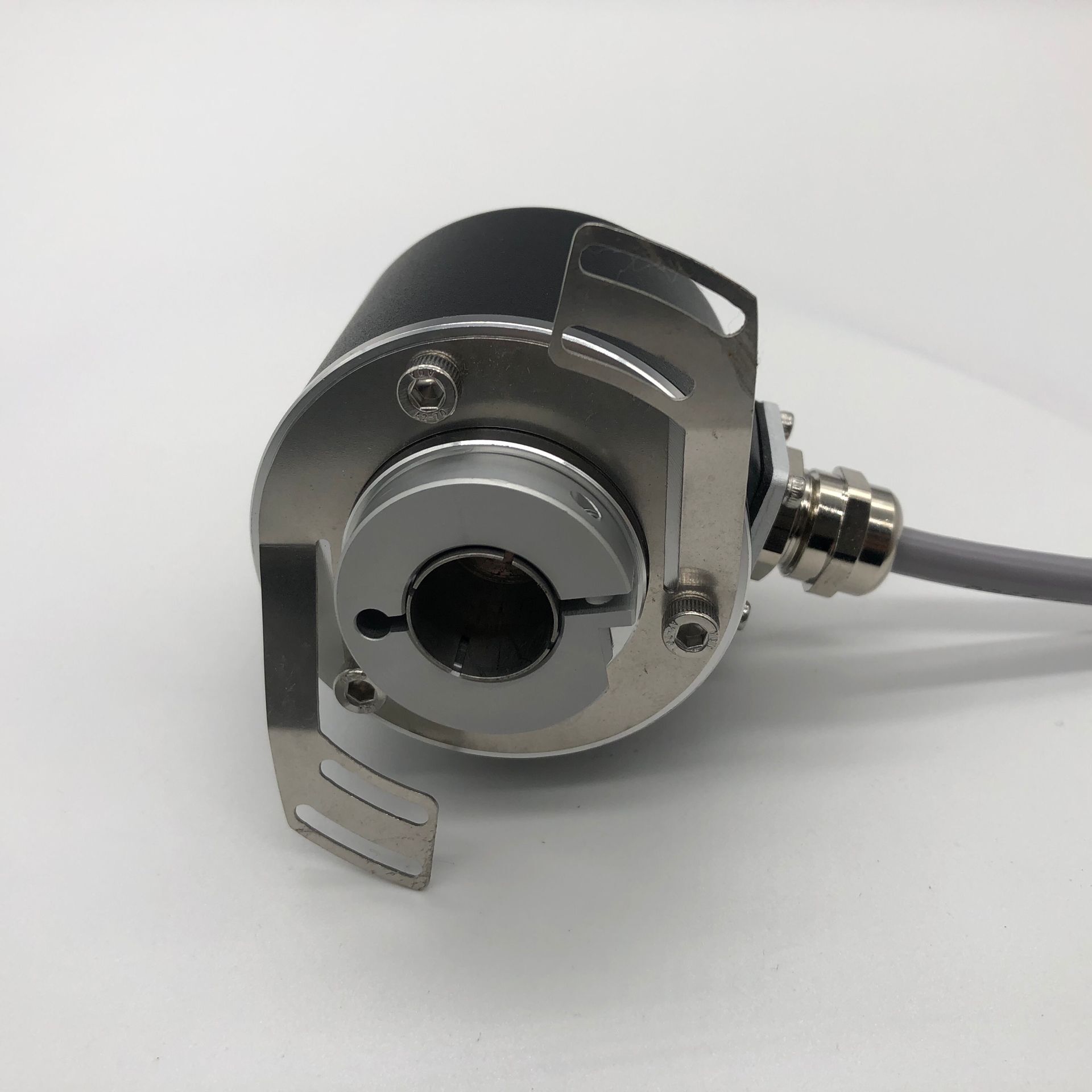

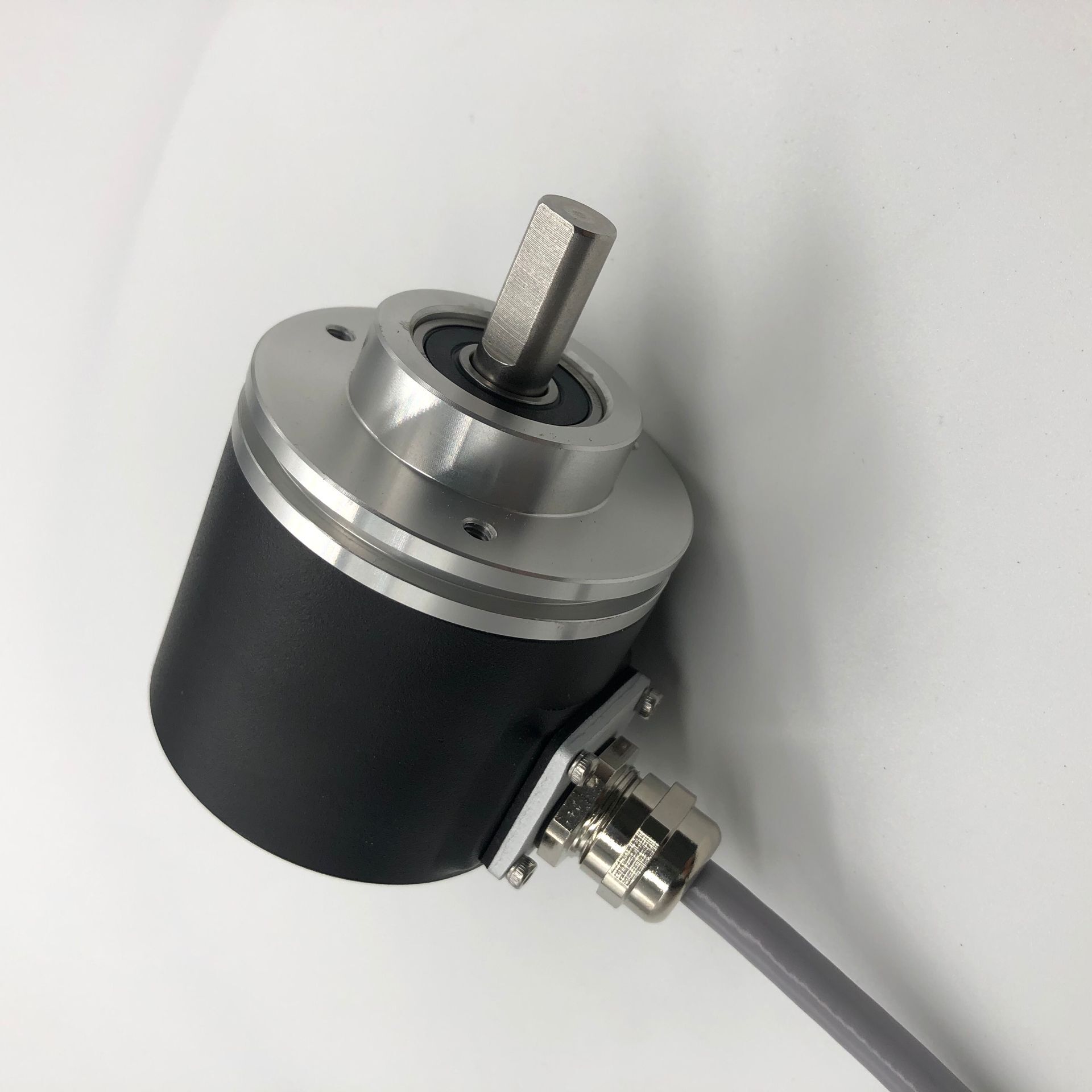

外形结构	38mm外径，实心轴，盲孔轴	工作温度	-40℃~85℃
连接形式	8芯屏蔽电缆或航空插头	储存温度	-40℃~85℃


接线图：

功能	Vcc	GND	RS485 A	RS485 B	4-20mA+	4-20mA-	设置允许	屏蔽
颜色	棕色	白色	绿色	黄色	粉红	黑色	蓝色	网（粗红色）

注：1、设置允许线（蓝色）的使用
设置模式时：编码器蓝色线与棕色线并在一起接正电源。此时，编码器的通讯速率固定为19200bps。
即可通过软件或指令修改编码器RS485通讯地址，波特率，方向及4-20mA对应的转速。
非设置模式：即正常工作时，建议将蓝色线与白色线并在一起接电源地线。


完整说明书请参考PDF文件。
