测速专用-MODBUS RTU信号

机械参数		电气参数
最大转速	6000转/分	工作电压	10-30Vdc (5Vdc可定制）
主轴负载	轴向40N，径向100N	消耗电流	< 50mA (24Vdc)空载
抗冲击	1000m/s²(6ms),等于100g	输出信号	RS485自由协议和MODBUS RTU标准协议
抗振动	200m/s²(10-2000Hz),等于20g	线性分辨率	1/4096FS
允许轴向窜动	±1.5mm	IP等级	IP65或IP68
允许径向跳动	±0.2mm	电气转速	3000转/分

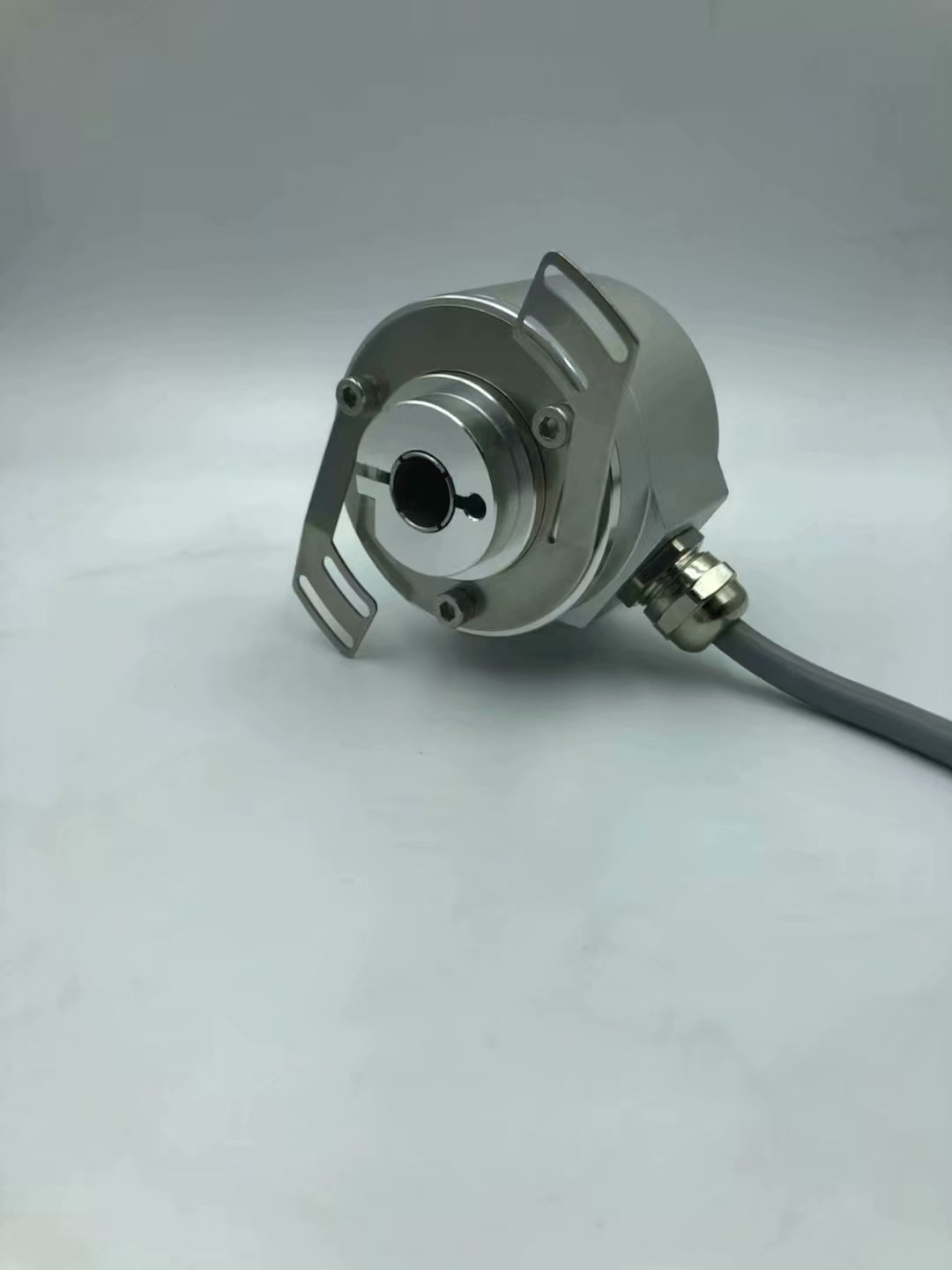

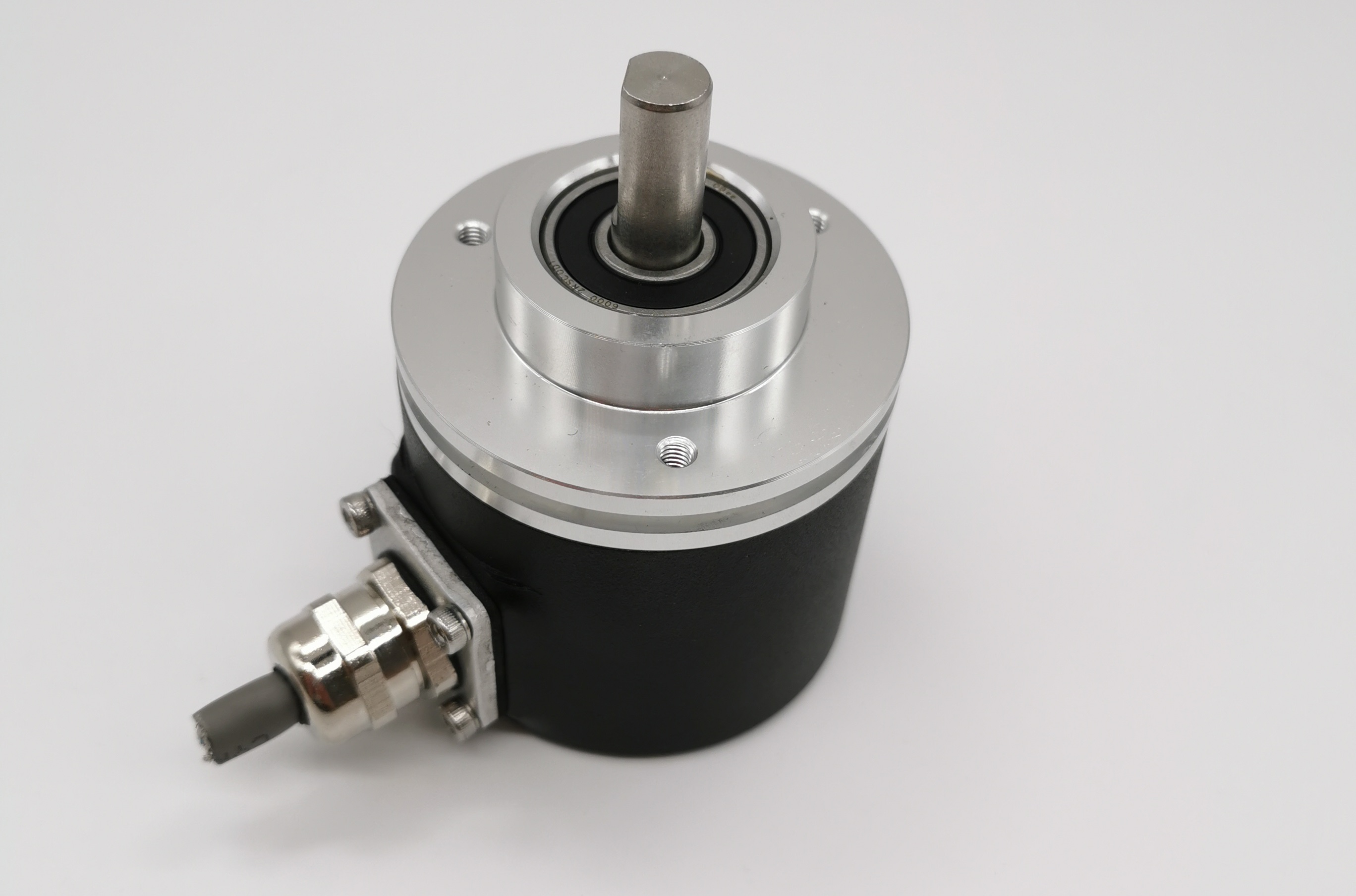

外形结构	60mm外径，实心轴，盲孔轴	工作温度	-40℃~85℃
连接形式	6芯屏蔽电缆或航空插头	储存温度	-40℃~85℃


接线图：


功能	Vcc	GND	MODBUS RTU A	MODBUS RTU B	设置允许	屏蔽
颜色	棕色	白色	绿色	黄色	蓝色	网（粗红色）


注：1、设置允许线（蓝色）的使用

设置模式时：编码器蓝色线与棕色线并在一起接正电源。此时，编码器的通讯速率固定为19200bps。
即可通过软件或指令修改编码器RS485通讯地址，波特率，方向等参数

非设置模式：即正常工作时，建议将蓝色线与白色线并在一起接电源地线。

（详细说明书以及尺寸图参考PDF文件）
